各位同仁大家好，歡迎來到機械設計與制造領域的電氣交流版塊。今天，小弟有幸與大家分享一張壓鑄機的總裝示意圖。需要特別說明的是，由于涉及企業的技術保密要求，本次無法提供詳細的源文件或設計圖紙，懇請大家理解與見諒。雖然僅以圖片形式呈現，但希望這張總裝圖能作為一個引子，與各位共同探討機械設備從設計、制造到裝配的全流程精髓。
一、 總裝圖概覽與設計要點

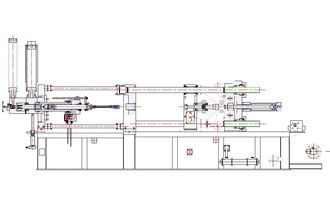

本次分享的壓鑄機總裝圖，宏觀展示了設備的核心結構布局。作為高壓、高溫、高速運行的典型設備，其設計首要考量的是剛性、穩定性與精度。從圖中可以觀察到，整體框架通常采用優質鋼板焊接或高強度鑄鐵整體鑄造而成，以確保在鎖模和注射過程中承受巨大的交變應力而不變形。合模機構、注射系統、液壓站及電氣控制柜的布局，體現了功能分區明確、管線排布優化的設計思想，旨在便于操作、維護并保證動作響應的高效與協調。
二、 制造工藝與精度控制
從圖紙到實體，制造環節是將設計意圖具象化的關鍵。壓鑄機關鍵零部件，如模板、拉桿、注射螺桿與料筒，對材料性能（耐磨、耐熱、高強度）和加工精度（尺寸公差、形位公差、表面粗糙度）要求極為嚴苛。這涉及到重型精密加工、熱處理、表面處理（如氮化、鍍硬鉻）等一系列復雜工藝。制造過程中的每一步質量控制，都直接關系到整機的壽命、可靠性與最終壓鑄產品的質量。
三、 裝配藝術與系統集成
總裝圖是裝配作業的“憲法”。壓鑄機的裝配絕非簡單的零件拼湊，而是一項系統工程。它要求裝配工程師深刻理解設計原理，嚴格按照工藝規程執行。重點包括：
- 基準找正與精度累積控制：確保各模板的平行度、同軸度，這是保證合模力均勻和模具壽命的基礎。
- 液壓與電氣系統集成：錯綜復雜的液壓管路安裝需保證清潔、無泄漏，并與電氣傳感器（如壓力、位移、溫度傳感器）、PLC控制系統精準對接。伺服電機、比例閥等現代電氣元件的應用，對裝配時的接線、參數調試提出了更高要求。
- 調試與聯試：裝配完成后，需進行空載和負載調試，驗證機械動作的平穩性、液壓系統的響應速度、溫度控制的準確性以及安全聯鎖功能的可靠性。
四、 設計、制造與裝配的閉環
一張總裝圖，凝結了從概念設計、詳細設計、工藝設計到生產準備的全部智慧。在實際裝配和后續使用中反饋的問題（如干涉、磨損、振動異響），又會逆向驅動設計的優化與制造工藝的改進，形成一個持續提升的技術閉環。這正是機械設計與制造領域的魅力所在——理論與實踐不斷碰撞、融合與進化。
雖然受限于保密條款，本次分享無法深入每個技術細節，但希望通過這張總裝圖，能激發大家對于“機械設備制造及裝配與設計”這一宏大課題的思考與交流。無論是結構強度的計算、液壓回路的優化，還是智能控制算法的嵌入，都值得我們不斷鉆研。歡迎各位在評論區或相關板塊，就壓鑄機或其他機械設備的設計、工藝、裝配難題分享經驗，暢所欲言，共同進步！
