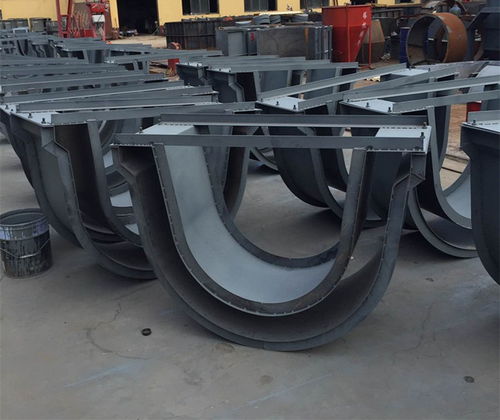

在水泥制品生產領域，流水槽鋼模具，尤其是U型槽模具，是制造排水渠、灌溉溝等預制構件不可或缺的關鍵工藝裝備。其設計的科學性與結構的合理性直接決定了最終產品的質量、生產效率與模具自身的使用壽命。本文將以專業的機械設備制造與設計視角，結合保定地區典型的水泥制品模具制造經驗，系統闡述流水槽鋼模具（以U型槽為例）的核心設計結構要素，并探討其制造與裝配要點。
一、 核心設計結構要素
- 型腔結構設計：這是模具的“靈魂”。對于U型槽模具，型腔必須精確對應產品的外形尺寸（如上口寬、深度、壁厚、底部弧度半徑）。設計時需充分考慮水泥制品的收縮率，預留準確的收縮余量。型腔表面光潔度要求極高，通常需進行精加工或特殊處理（如拋光、鍍鉻），以確保制品脫模順利且表面光滑。
- 結構強度與剛性：模具在反復承受水泥料漿的巨大側壓力與振動成型力的工況下工作。因此，其整體框架（通常由槽鋼、鋼板等型材焊接或螺栓連接而成）必須具有足夠的強度和剛性，防止在長期使用中產生塑性變形或開裂。加強筋的合理布置是增強局部剛性的關鍵。
- 分型面與脫模機構設計：合理的分型面位置應使產品能順利脫模，并盡量減少分型面對產品使用功能面的影響。U型槽模具通常采用立式分型。脫模機構設計需巧妙，多采用液壓或機械頂推系統，確保脫模過程平穩、高效，避免損傷產品或模具。脫模斜度的合理設置（一般1:50至1:100）至關重要。
- 振動與密實系統集成：為保障水泥制品的密實度，模具常與外部振動臺配合使用，或自身集成附著式振動器。設計時需考慮振動力的有效傳遞路徑，確保模具結構能承受高頻振動而不產生有害諧振，同時將振動力均勻傳遞至混凝土料漿中。
- 連接與定位機構：對于多節拼裝式長線模具，各模塊之間必須設有精確、可靠的連接與定位機構（如定位銷、高強度螺栓連接），保證拼接后的整體直線度、尺寸精度，并便于快速拆裝與轉運。
- 耐久性與維護性設計：易磨損部位（如棱角、合模面）應采用耐磨材料或可更換設計。結構設計應便于清理殘留水泥漿，方便日常保養與維修。
二、 制造與裝配要點——以保定水泥U型槽模具廠實踐為例
保定地區的模具制造業在長期實踐中積累了豐富經驗，其制造與裝配流程緊密圍繞上述設計要素展開：
- 材料選擇：主體結構多采用優質碳素結構鋼（如Q235、Q345）及型材，確保良好的焊接性與結構強度。關鍵工作面可能選用工具鋼或進行表面硬化處理。
- 精密加工：利用大型銑床、刨床、數控切割等設備對模板、型腔進行精密加工，確保尺寸公差與形位公差。焊接工藝嚴格控制，采用對稱焊接、分段退焊等方法減少焊接變形，焊后需進行去應力退火處理并進行整體校正。
- 裝配精度控制：裝配并非簡單拼接，而是設計的最終實現。在裝配平臺上，使用高精度測量工具（如激光水準儀、全站儀）進行調平、對中。重點保證合模間隙均勻、各運動部件（如脫模頂桿）動作順暢無卡滯、所有連接緊固可靠。
- 試模與調試：裝配完成的模具必須進行空載與負載（試生產）調試。檢查脫模是否順利、產品尺寸與表面質量是否達標、振動效果是否理想。根據試模結果對模具進行微調，直至完全符合生產要求。
- 標準化與模塊化趨勢：為提升效率、降低成本，領先的模具廠正積極推進設計標準化與生產模塊化。將常用規格的模具部件進行系列化設計，便于快速組合與更換，縮短交貨周期，并有利于質量控制。
結論：
流水槽鋼模具的設計是一項融合了材料力學、機械原理與混凝土工藝的系統工程。其核心在于通過優化型腔、結構、脫模等要素，實現精度、強度、效率與壽命的平衡。保定及類似地區的水泥制品模具制造業，正是通過深耕這些核心設計要素，并配以嚴謹的制造與裝配工藝，才能持續為基礎設施建設提供高質量、高可靠性的關鍵工藝裝備，體現了機械設備從設計到制造裝配的完整價值鏈。
